Beton Kalıbı İmalatı

Kullanım alanları

Çelik beton kalıbı, aynı geometrinin çok kez döküleceği ya da yüzey ve ölçü toleransının plywood ile tutulamayacağı işlerde kullanılır. Alıcılar prefabrik beton üreticileri, altyapı ve üstyapı müteahhitleri, beton boru ve menfez üreticileri ile kendi prefabrik hattını kuran inşaat firmalarıdır.

• Prefabrik yapı elemanları: kolon, kiriş, aşık, T ve L kesitli kirişler, boşluklu döşeme ve duvar paneli kalıpları.
• Altyapı elemanları: kutu menfez, büz, rögar ve baca kalıpları; iç ve dış gövde birlikte çalışan çift cidarlı kalıplar.
• Yerinde dökülen perde ve kolon: tekrar kullanımlı panel kalıpları, dairesel ya da poligonal kolon kalıpları.
• Özel geometri: eğri yüzeyli mimari elemanlar, bariyer ve bordür kalıpları, merdiven ve sahanlık kalıpları.
• Yardımcı elemanlar: kalıp masası, kenar profili, ankraj ve kaldırma yuvası bırakıcıları.

Kalıp bir üretim aracıdır: kalıbın kalitesi, ondan çıkan yüzlerce elemanın ölçüsüne ve yüzeyine doğrudan yansır. Bu yüzden imalat resminde toleransların baştan yazılması, malzemeden önce gelir.

Avantajlar ve sınırlar

Çelik kalıbın ana avantajı tekrardır. Sac yüzey su emmez, şişmez ve aşınmaz; kenar profilleri ölçüyü koruduğu için yüzüncü döküm de ilki gibi çıkar. Buharlı kürde şişme ve gevşeme olmaz, vibrasyon enerjisini betona iletir, sıkı conta ile şerbet kaçağı düşer. Menteşeli kanat ve ayar vidası, kalıp sökümünü hızlandırır ve elemanın hasarsız çıkmasını sağlar.

Çelik kalıp her iş için doğru cevap değildir. Çelik kalıbın ilk maliyeti plywood kalıptan yüksektir; tekrar sayısı düşükse yatırım geri dönmez. Ağırdır, taşıma ve döndürme için vinç gerekir. Geometrisi değişen her projede yeniden imalat ister; sık değişen mimari detaylarda ahşap ya da kompozit kalıp daha esnektir. Çok büyük parçalarda gabari kalıbı parçalı yapmaya zorlar ve ek yerleri yüzeyde iz bırakabilir; bu izlerin nerede kabul edilebileceği baştan kararlaştırılır.

Mühendislik yaklaşımı

Kalıbı boyutlandıran yük taze betonun yanal basıncıdır. Bu basınç beton yoğunluğu, dökme hızı, kalıp yüksekliği, betonun kıvamı ve vibrasyon derinliğine bağlıdır; kendiliğinden yerleşen betonda tam hidrostatik basınç kabul edilir. Yüzey sacı bu basıncı takviye profillerine, profiller de kenar çerçevesine ve bağlantı noktalarına aktarır.

Kesiti belirleyen girdiler:

• Basınç ve yükseklik: sac kalınlığı ve takviye aralığı, yüzeyin izin verilen sehimine göre seçilir; sehim doğrudan beton yüzeyinin düzgünlüğü demektir.
• Yüzey sınıfı: görünür brüt beton mu, sıvanacak yüzey mi? Sac kalınlığı, kaynak yöntemi ve yüzey işleme buna göre değişir.
• Tekrar sayısı ve çevrim: günlük döküm sayısı ve hedef ömür, menteşe, pim ve vida gibi hareketli parçaların sınıfını belirler.
• Kür yöntemi: buharlı kürde sıcaklık farkından doğan genleşme kenar bağlantılarında hesaba alınır.
• Taşıma ve döndürme: kalıbın vinçle kaldırılması, masaya bağlanması ve söküm sırasında kanatların açılması ayrı yük durumlarıdır.
• Tolerans: elemanın uzunluk, kesit ve düzlemsellik toleransı kalıbın imalat toleransından daha gevşek olamaz.

Çelik parçaların hesabı Eurocode 3 (EN 1993) esaslarıyla, kaynaklı imalat TS EN 1090 mantığıyla yürütülür. Beton elemanın kendi toleransı ve yüzey sınıfı ise beton uygulama standardı (TS EN 13670) ve proje şartnamesinden gelir.

Proje aşamaları

1. Girdi toplama: eleman kesiti ve uzunluğu, döküm sayısı, yüzey sınıfı, kür yöntemi, mevcut masa ya da tezgâh ölçüsü, bağlantı deseni ve vibratör konumu.
2. İmalat resmi ve onay: yüzey sacı açınımı, takviye planı, menteşe ve ayar detayları, conta yuvaları, kaldırma noktaları; imalat bu onaylı resme bağlı kalır.
3. Kesim ve büküm: sac lazer ya da plazma kesimle hazırlanır, köşe bükümleri, profil boy kesimi ve delikler.
4. Kaynaklı montaj: takviye ızgarası önce kurulur, yüzey sacı üzerine kontrollü sırayla kaynaklanır; kaynak çekmesi ölçülüp düzeltilir.
5. Yüzey işleme ve ayar: çalışma yüzü taşlama ve gerekirse hassas düzeltme; menteşe, pim ve ayar vidaları takılır, kalıp boş açılıp kapatılarak denenir.
6. Yüzey koruması: arka yüz ve dış çerçeve kumlama sonrası astar ve son kat; çalışma yüzü boyanmaz, koruyucu yağ ile korunur.
7. Sevkiyat: kalıp kamyon ya da tır ile Türkiye geneline gönderilir; ilk kurulum desteği ve teslimat koşulları teklifte belirlenir.

Malzeme ve yüzey işlemi

Yüzey sacı ve takviyelerde genel yapı çeliği S235JR ya da S355JR (TS EN 10025) kullanılır; yüzey sacında kalınlık seçimi, düzlemsellik ve kaynak çekmesinin kontrolü bakımından mukavemetten daha belirleyicidir. Menteşe pimleri ve ayar vidaları aşınmaya karşı ısıl işlemli alaşımlı çelikten ya da paslanmazdan yapılabilir. Yüzey sınıfı yüksek işlerde kalıp yüzü sacı hadde yüzeyi iyi, çekmesi az bir kalite olarak seçilir.

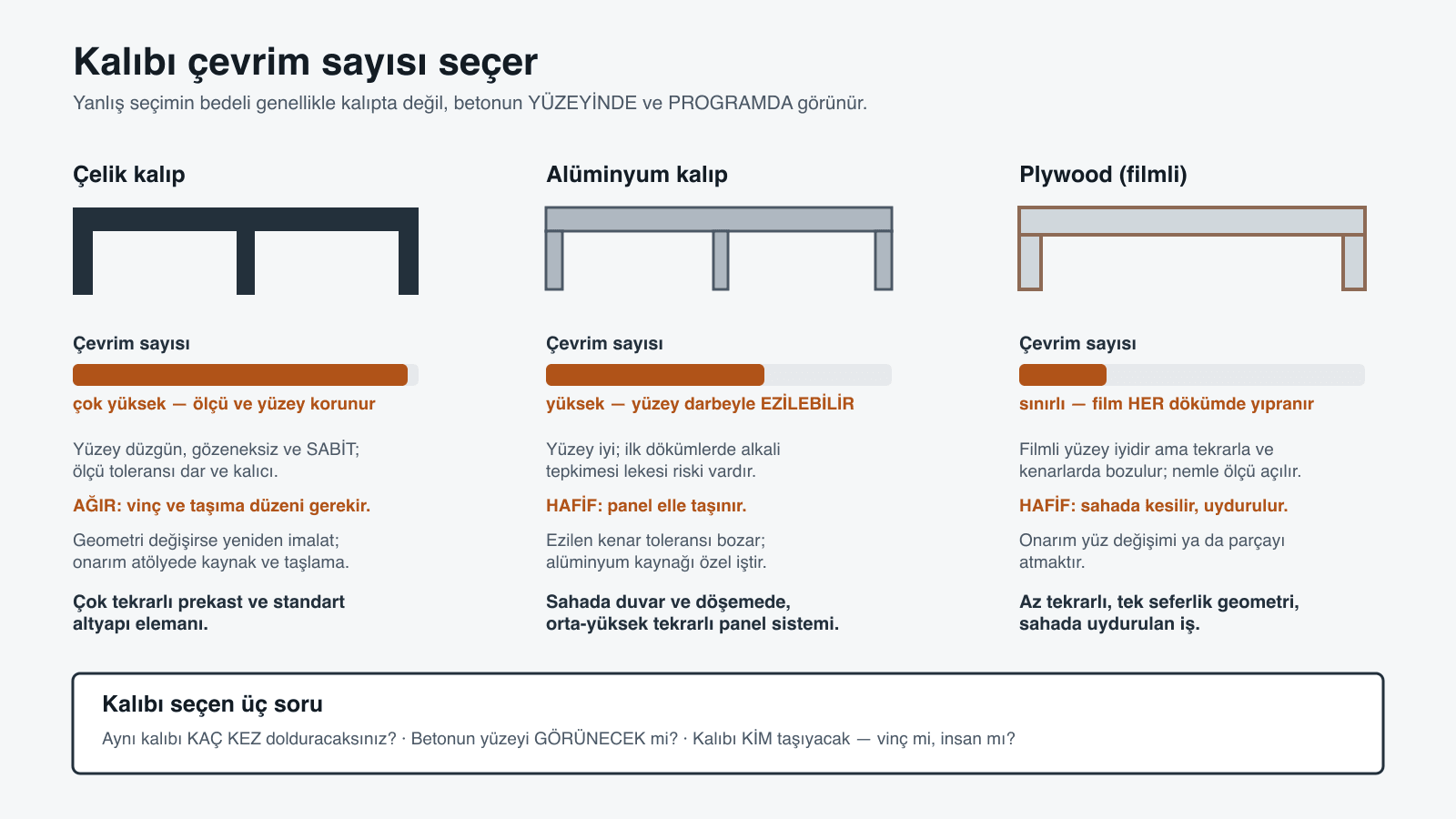

Kalıp malzemeleri arasındaki temel fark tekrar sayısı ve yüzeyde toplanır:

Çalışma yüzü boyanmaz: boya beton yüzeyine geçer ve kalıp yağıyla uyumsuz olabilir. Bu yüz ilk kullanıma kadar koruyucu yağ ile, kullanım sırasında kalıp ayırıcı ile korunur. Arka yüz, çerçeve ve hareketli aksam ise kumlama sonrası epoksi astar ve son kat boya ile bitirilir. Sıcak daldırma galvaniz kalıp gövdesi için tipik değildir; ince sac yüzeyde galvaniz banyosu deformasyon riski taşır ve çalışma yüzünde istenmez.

Standartlar ve yönetmelik

Çelik kalıbın kaynaklı imalatı TS EN 1090, malzemesi TS EN 10025 esaslarına göre ele alınır. Kalıptan çıkacak beton elemanın toleransları ve yüzey sınıfı TS EN 13670 ile prefabrik ürünün kendi standardında tanımlanır; kalıp bu toleransı sağlayacak biçimde tasarlanır. Bu bölüm bilgilendirme amaçlıdır; projeye özgü tolerans ve yüzey gereklilikleri ilgili standart maddelerine ve şartnameye göre belirlenir.

Fiyatı etkileyen faktörler

• Eleman boyutu, kesit karmaşıklığı ve kalıp adedi
• Yüzey sınıfı (brüt beton ya da sıvanacak yüzey) ve buna bağlı sac kalınlığı, taşlama kapsamı
• Beklenen tekrar sayısı; menteşe, pim ve vida sınıfı
• Hareketli kanat, ayar mekanizması ve conta detayı
• Mevcut masa ya da tezgâha bağlantı gereksinimi
• Yüzey koruması kapsamı
• Nakliye mesafesi ve parça boyutu
• İlk kurulum desteğinin kapsamda olup olmaması

Teklif için eleman kesit çizimi ya da mimari detayı, planlanan döküm sayısı, yüzey sınıfı beklentisi, mevcut tezgâh ölçüleri ve teslim adresini gönderin; kalan girdileri birlikte netleştiririz.
